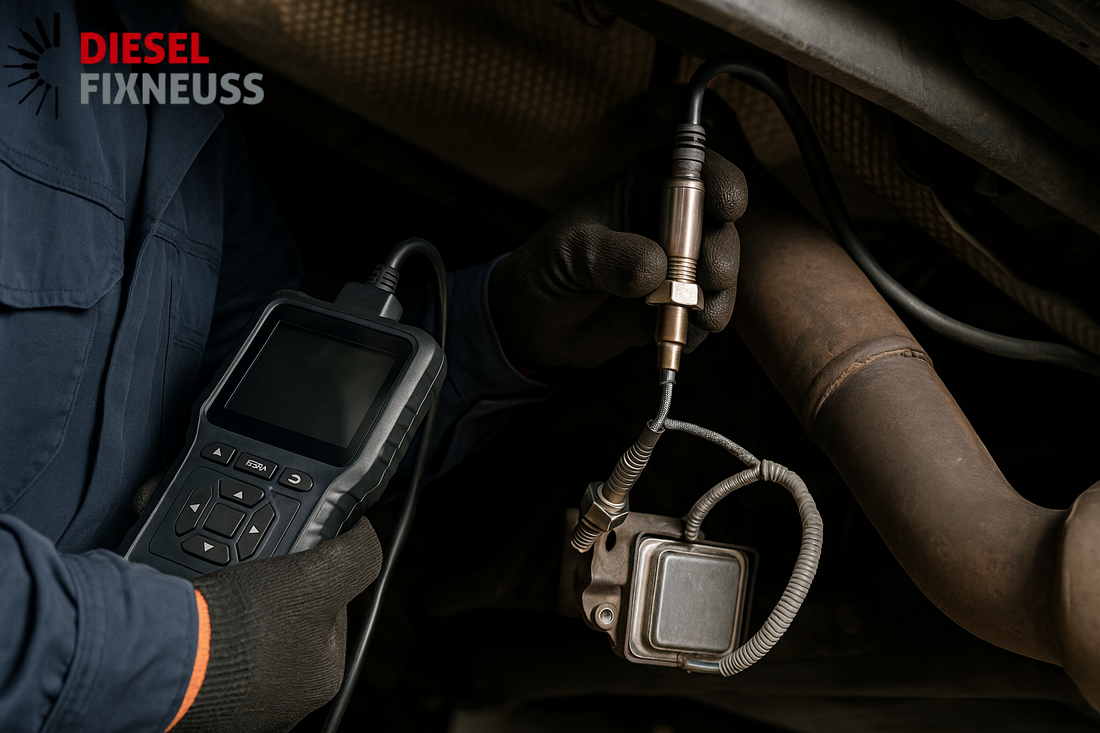

NOx-Sensor Installation & kalibrieren: Anleitung für Werkstätten

NOx-Sensor Installation: Werkzeuge & Sicherheit

Erforderliche Werkzeuge

• OBD-kompatibler Diagnosetester mit UDS/OBD-over-CAN
• NOx-Sensornuss oder O2/NOx-Abschrägnuss (hochtemperaturbeständig)
• Drehmomentschlüssel (OEM-Spezifikation; meist 35–55 Nm, je nach Modell prüfen)
• Elektrisches Multimeter oder Stromzange (zur Prüfung des Heizkreises)
• Hochtemperatur-Montagepaste (nur verwenden, wenn vom OEM freigegeben)
• Demontagewerkzeuge, Lampe, Spiegel, Rostlöser, Befestigungsklammern

Wichtige Sicherheitsmaßnahmen

• Lassen Sie die Abgasanlage vollständig abkühlen – Oberflächen können über 600 °C erreichen.
• Tragen Sie Handschuhe, Schutzbrille und verwenden Sie geeignete Fahrzeugabstützungen.
• Batterie abklemmen, falls vom OEM gefordert; Kurzschluss im Heizkreis vermeiden.
• Für ausreichende Belüftung in der Werkstatt sorgen, wenn der Motor läuft.

Vorprüfungen & Vorbereitung

1. Zuerst sollten Sie die Sensorposition bestimmen: Handelt es sich dabei um den Vordersensor (vor dem SCR) oder um den Hintersensor (nach dem SCR)?
2. Fehlercodes scannen und speichern: Freeze-Frame-Daten sichern; Heizkreis-, Bereichs-/Leistungs- und Kommunikationsfehler notieren.
3. Abgasstrang prüfen: Auf Undichtigkeiten vor dem Sensor achten – diese verfälschen Messwerte.
4. DEF-Qualität prüfen: Schlechte AdBlue®/DEF-Qualität kann NOx-Fehler vortäuschen.
5. Teilenummern vergleichen: Nur fahrzeugspezifische Sensoren mit korrektem Stecker, Kabellänge und CAN-IDs verwenden.

Ausbau des alten NOx-Sensors

1. Abkühlen lassen: Warten, bis die Abgasanlage berührbar ist.
2. Kabelbaum lösen: Alle Halterungen und Hitzeschilde entfernen.
3. Stecker trennen: Verriegelung drücken; niemals am Kabel ziehen.
4. Sonde lösen: Falls nötig Rostlöser auftragen; geeignete Abschrägnuss verwenden.
5. Steuergerät (falls separat) entfernen: Modul vom Halter oder Rahmen abschrauben.

Tipp: Wenn der Sensor festsitzt, die Gewindebuchse vorsichtig erwärmen (nicht das Kabel!) und behutsam lösen, ohne den Kabelstrang zu verdrehen.

Einbau des neuen NOx-Sensors

1. Gewindebuchse reinigen: Rost und Ruß entfernen; Gewinde ggf. nachschneiden.
2. Montagepaste (falls erlaubt): Nur dünn auf das Gewinde auftragen, nicht auf die Sensorkuppe.
3. Sonde von Hand eindrehen: Kreuzgewinde vermeiden, dann mit OEM-Drehmoment anziehen.
4. Steuergerät montieren: An originalem Platz befestigen, um die Kühlung sicherzustellen.
5. Kabel verlegen: OEM-Verlauf befolgen, fern von Hitze- und Bewegungszonen; mit Clips sichern.
6. Stecker verbinden: Verriegelung prüfen; Hitzeschilde und Abdeckungen wieder montieren.

Elektrische Prüfung & Steckverbindungen

• Versorgung & Masse: Zündung ein – Spannung und Masse am Steuergerät prüfen.
• Heizstrom: Einschalt- und Dauerstrom messen; mit OEM-Sollwert vergleichen.
• CAN-Leitungen: Auf Korrosion oder verbogene Pins prüfen; verdrillte Leitung auf Integrität kontrollieren.
• Zugentlastung: Sicherstellen, dass der Kabelstrang fixiert, aber nicht gespannt ist.

ECU-Codierung & Adaption

Nach dem Austausch des Sensors ist bei vielen Fahrzeugen in der Regel eine Service-Routine erforderlich. Dabei ist zu beachten, dass die Bezeichnungen je nach Diagnosegerät variieren können – zum Beispiel „Grundeinstellung“, „Anlernen“, „NOx-Sensor zurücksetzen“ oder „SCR-Adaption“.

1. Fehlercodes löschen nach Einbau und Leitungsprüfung.
2. Adaptionsroutine starten für den betroffenen Sensor (vorn oder hinten) gemäß OEM-Vorgabe.
3. Motor auf Betriebstemperatur bringen; DEF-Tankstand und Temperatur prüfen.
4. Anweisungen befolgen (Leerlauf halten, 2 000 U/min, leichte Fahrt, etc.).

Hinweis: Falls die Routine fehlschlägt, Heizstrom, Versorgung/Masse und CAN-Kommunikation prüfen, dann erneut versuchen.

Kalibrierung & Prüfung

Das Hauptziel besteht darin, unter bekannten Bedingungen sowohl plausible NOx-Werte als auch eine korrekte SCR-Effizienz zu bestätigen.

Statische Prüfungen (Werkstatt)

• Leerlauf: Vergleich Vorder-/Hinter-Sensor. Nach SCR-Aktivierung sollte der Wert hinter dem SCR niedriger sein.
• 2 000 U/min ohne Last: Werte sollen gleichmäßig reagieren, ohne Spitzen; Heizstrom im Sollbereich.
• Sensortemperatur: Über Live-Daten prüfen, ob das Steuergerät die Soll-Temperatur hält.

Dynamische Prüfungen (Straße oder Prüfstand)

• Konstante Fahrt: Nach-SCR-NOx sollte deutlich unter Vor-SCR-NOx liegen, wenn eingespritzt wird.
• Mittlere Last: Anstieg des vorderen NOx, der hintere bleibt stabil geregelt.
• Schubbetrieb: Beide Werte sinken; sanfte Rückkehr danach prüfen.

Tipp: Statt sich auf Einzelwerte zu konzentrieren, achten Sie vor allem auf die Verläufe der NOx-Werte und das Delta zwischen Vor- und Nach-Sensor. Typischerweise deuten unstabile oder gleichbleibende Linien auf Probleme im Kabelstrang, der Heizung oder dem Sensor hin.

Verifizierungs-Fahrzyklus

1. Aufwärmphase: 5–10 Minuten Stadtfahrt mit geringer Last.
2. Konstante Fahrt: 10 Minuten bei 60–90 km/h; Abnahme der Nach-SCR-NOx-Werte beobachten.
3. Mittlere Beschleunigungen: 3–4 Mal von 60 auf 100 km/h; Vor-Sensor steigt, Nach-Sensor bleibt stabil.
4. Leerlaufprüfung: Nach Rückkehr Leerlaufwerte beobachten – stabil ohne Fehlercode.

Abnahmekriterien & Dokumentation

• Keine aktiven Fehlercodes nach dem Fahrzyklus.
• Plausibles Verhältnis Vor-/Nach-Sensor bei Dosierung (Nach-SCR < Vor-SCR).
• Stabiler Heizstrom und keine Steckfehler in den Live-Daten.

• Arbeitsnachweis: Speichern Sie zunächst die Vor- und Nach-DTCs, anschließend relevante Live-Daten-Screenshots sowie abschließend die verbaute Teilenummer – so stellen Sie sicher, dass alle Arbeitsschritte vollständig dokumentiert sind.

Häufige Fehlerquellen

• Falsche Position: Vorder- und Hinter-Sensor vertauscht.

• Kreuzgewinde: Wenn der Sensor nicht von Hand angesetzt wird, kann dies in der Folge zu einem beschädigten Gewinde führen – was wiederum Undichtigkeiten an der Buchse verursacht.

• Zu hohes Drehmoment kann unter anderem zu Keramikbruch oder Festfressen führen. Daher ist es besonders wichtig, immer die OEM-Vorgabe zum Anzugsdrehmoment einzuhalten.

• Kabel zu nah an Hitzezonen: Berührung mit DPF/SCR-Gehäuse führt zu Isolationsschäden.
• Adaption übersprungen: Sensor ersetzt, aber ECU-Routine nicht ausgeführt.
• Abgasleck ignoriert: Lecks vor dem Sensor verfälschen Werte und SCR-Regelung.

Schnelle Fehlersuche

NOx-Sensor Installation & Kalibrierung: Über DieselFixNeuss

DieselFixNeuss unterstützt Werkstätten in ganz Europa, insbesondere mit fahrzeugspezifischen NOx-Sensoren, instandgesetzten Injektoren sowie hochwertigen Abgaskomponenten. Darüber hinaus wird jede Einheit gründlich getestet und qualitätsgeprüft – auf professionellen Prüfständen und anschließend direkt aus unseren EU-Logistikzentren versendet. So stellen wir sicher, dass Ihre Werkstatt zuverlässig versorgt wird. Außerdem helfen wir Ihnen, Stillstandzeiten nachhaltig zu minimieren – durch praxisnahe Einbau-, Codier- und Diagnosetipps sowie eine besonders schnelle Lieferung.

NOx-Sensor Installation & Kalibrierung: FAQ

Muss der neue NOx-Sensor codiert oder angelernt werden?

In der Regel ist das bei vielen Euro-6-Fahrzeugen der Fall. Daher sollten Sie unbedingt die OEM-Routine wie etwa „Grundeinstellung“ oder „NOx-Sensor zurücksetzen“ durchführen und anschließend das Ergebnis mit einer Probefahrt bestätigen.

Kann ich einen Universal-Sensor verwenden?

Aus diesem Grund empfehlen wir grundsätzlich fahrzeugspezifische Sensoren, da sie die korrekte Steckerbelegung, passende Kabellängen sowie die nötige CAN-Kompatibilität bieten. Zudem sollten Sie immer die OEM-Teilenummer abgleichen, um Einbaufehler und Kompatibilitätsprobleme zu vermeiden.

Was tun, wenn nach dem Tausch Fehlercodes zurückkehren?

Überprüfen Sie zunächst das System auf ein mögliches Abgasleck, sowie anschließend den Heizstrom und die Kabelverbindungen. Darüber hinaus sollten Sie die DEF-Qualität und Dosierung sorgfältig kontrollieren. Falls erforderlich, wiederholen Sie die Adaption.

NOx-Sensor Installation & Kalibrierung: Fazit

Eine präzise NOx-Messung ist entscheidend, um die SCR-Effizienz, Emissionskonformität sowie den Kraftstoffverbrauch sicherzustellen. Deshalb ist eine strukturierte Vorgehensweise unerlässlich: Nur durch korrekten Einbau, sorgfältige ECU-Adaption und systematische Verifizierung können Werkstätten Fehler zeitnah erkennen und Rückläufer effektiv vermeiden. Darüber hinaus sollten Sie alle Ergebnisse dokumentieren, anschließend stabile Messwerte prüfen und schließlich das Fahrzeug mit gutem Gewissen an den Kunden übergeben.
