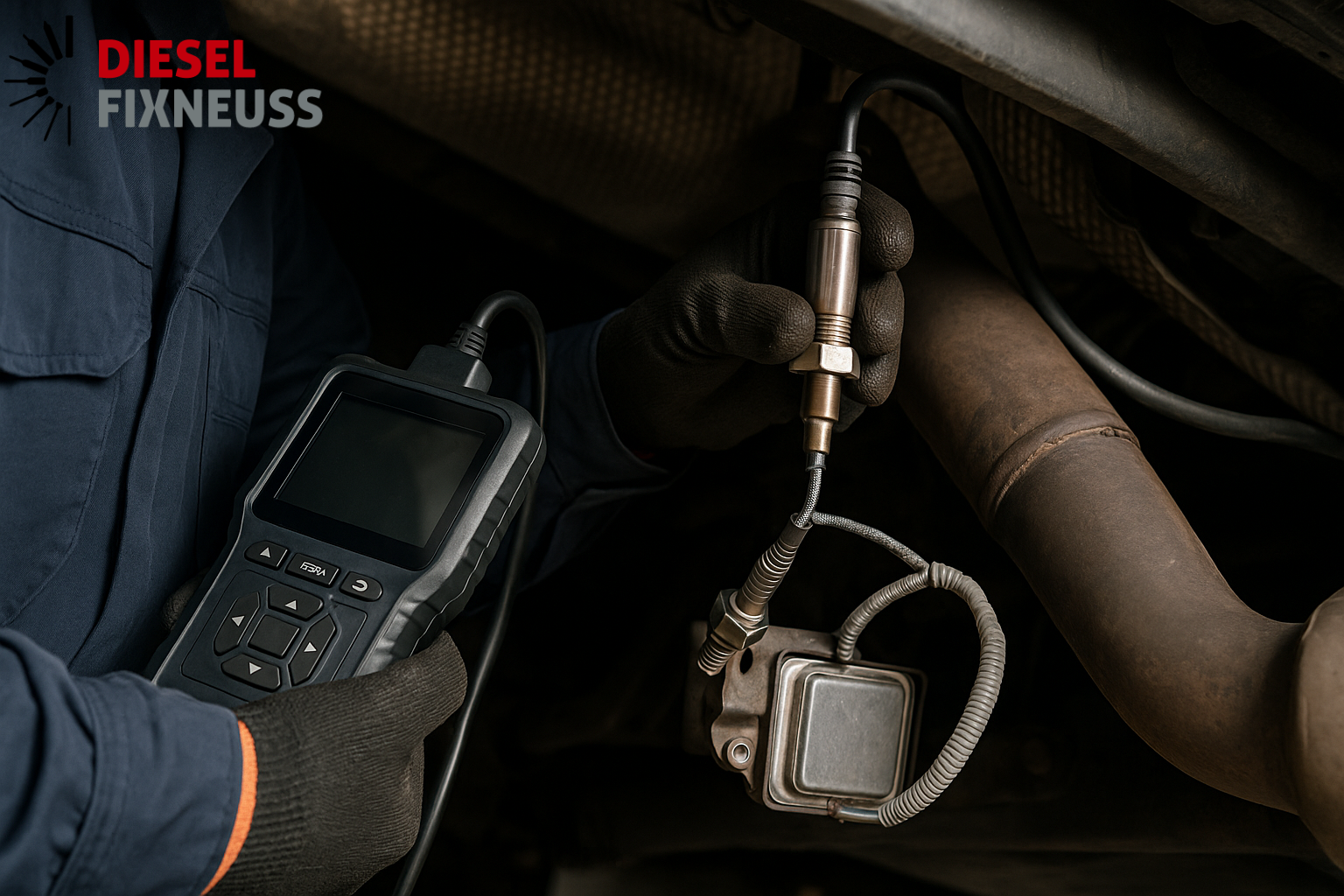

Installation et calibrage du capteur NOx : instructions pour les ateliers
Dans ce guide pratique, les techniciens professionnels sont accompagnés pas à pas dans les étapes de dépose, d’installation, de codage et de calibration des capteurs NOx diesel sur les véhicules Euro 6. Le manuel comprend une liste complète d’outils, des consignes de sécurité essentielles, une séquence claire pour la dépose et la repose, des instructions détaillées d’adaptation ECU ainsi qu’un cycle d’essai et de conduite pour confirmer de manière fiable le bon fonctionnement des capteurs avant et arrière.
En outre, ce guide fournit des conseils pratiques pour le diagnostic et la documentation, permettant aux ateliers d’identifier plus rapidement les causes d’erreurs courantes et d’éviter les retours inutiles. Grâce à sa méthodologie structurée, les diagnostics peuvent être effectués efficacement et de manière traçable tout en respectant précisément les spécifications OEM – un véritable avantage pour plus de sécurité et moins d’immobilisation à l’atelier.
Installation du capteur NOx : Outils et Sécurité
Outils nécessaires
- Testeur de diagnostic compatible OBD avec UDS/OBD-over-CAN
- Douille pour capteur NOx ou douille décalée O2/NOx (résistante aux hautes températures)
- Clé dynamométrique (selon la spécification OEM ; généralement 35–55 Nm, à vérifier selon le modèle)
- Multimètre ou pince ampèremétrique (pour vérifier le circuit de chauffage)
- Pâte de montage haute température (à utiliser uniquement si approuvée par l’OEM)
- Outils de démontage, lampe, miroir, dégrippant, clips de fixation
Consignes de sécurité importantes
- Laisser le système d’échappement refroidir complètement : les surfaces peuvent dépasser 600 °C.
- Porter des gants et lunettes de protection et utiliser des supports de véhicule appropriés.
- Déconnecter la batterie si demandé par l’OEM ; éviter tout court-circuit dans le circuit de chauffage.
- Assurer une ventilation suffisante dans l’atelier lorsque le moteur tourne.
Vérifications préliminaires et préparation
- Tout d’abord, déterminer la position du capteur : s’agit-il du capteur avant (avant le SCR) ou du capteur arrière (après le SCR) ?
- Scanner et enregistrer les codes défauts : sauvegarder les données instantanées ; noter les erreurs de circuit de chauffage, de plage/performance et de communication.
- Vérifier la ligne d’échappement : détecter toute fuite avant le capteur – cela fausse les mesures.
- Contrôler la qualité de l’AdBlue®/DEF : un fluide de mauvaise qualité peut simuler un défaut NOx.
- Comparer les numéros de référence : utiliser uniquement des capteurs spécifiques au véhicule avec le bon connecteur, la bonne longueur de câble et les bons identifiants CAN.
Dépose de l’ancien capteur NOx
- Laisser refroidir : attendre que le système d’échappement soit manipulable en toute sécurité.
- Dégager le faisceau de câbles : retirer tous les supports et écrans thermiques.
- Déconnecter le connecteur : appuyer sur le verrouillage ; ne jamais tirer sur le câble.
- Dévisser la sonde : appliquer du dégrippant si nécessaire ; utiliser une douille appropriée.
- Retirer le module de commande (si séparé) : le dévisser de son support ou châssis.
Astuce : si le capteur est bloqué, chauffer délicatement le filetage (pas le câble !) et le desserrer doucement sans tordre le faisceau.
Pose du nouveau capteur NOx
- Nettoyer le filetage : éliminer la rouille et la suie ; éventuellement refaire le filetage.
- Pâte de montage (si autorisée) : appliquer une fine couche uniquement sur le filetage, pas sur la pointe du capteur.
- Visser la sonde à la main : éviter le filetage croisé, puis serrer au .
Vérification électrique et connecteurs
- Alimentation et masse : contact mis – vérifier la tension et la masse au module.
- Courant de chauffage : mesurer le courant d’appel et le courant permanent ; comparer aux valeurs OEM.
- Lignes CAN : vérifier la corrosion ou les broches tordues ; contrôler l’intégrité de la paire torsadée.
- Détente du faisceau : s’assurer qu’il est bien fixé sans être sous tension.
Codage et adaptation ECU
Après remplacement du capteur, une routine de service est généralement nécessaire sur de nombreux véhicules Euro 6. Selon l’outil de diagnostic, elle peut s’appeler « réglage de base », « apprentissage », « réinitialisation du capteur NOx » ou « adaptation SCR ».
- Effacer les codes défauts après l’installation et la vérification du faisceau.
- Lancer la procédure d’adaptation pour le capteur concerné (avant ou arrière) selon les spécifications OEM.
- Amener le moteur à température de fonctionnement ; vérifier le niveau et la température du réservoir d’AdBlue®.
- Suivre les instructions (ralenti, 2 000 tr/min, conduite légère, etc.).
Remarque : en cas d’échec de la procédure, vérifier le courant de chauffage, l’alimentation/masse et la communication CAN, puis réessayer.
Calibration et vérification
L’objectif principal est de confirmer, dans des conditions connues, des valeurs NOx plausibles ainsi qu’une efficacité SCR correcte.
Tests statiques (atelier)
- Ralenti : comparer les capteurs avant et arrière. Après activation du SCR, la valeur après SCR doit être plus basse.
- 2 000 tr/min sans charge : les valeurs doivent réagir régulièrement, sans pics ; le courant de chauffage doit être dans la tolérance.
- Température du capteur : vérifier via les données en direct si l’ECU maintient la température cible.
Tests dynamiques (route ou banc)
- Vitesse constante : le NOx après SCR doit être nettement inférieur à celui avant SCR lors de l’injection.
- Charge moyenne : le NOx avant augmente ; celui après reste stable.
- Décélération : les deux valeurs chutent, puis remontent progressivement.
Astuce : plutôt que de se concentrer sur des valeurs isolées, observez les tendances et l’écart entre les capteurs avant et arrière. Des courbes instables ou plates indiquent souvent un problème dans le faisceau, le chauffage ou le capteur lui-même.
Cycle de conduite de vérification
- Phase de préchauffage : 5–10 minutes de conduite urbaine à faible charge.
- Conduite constante : 10 minutes à 60–90 km/h ; observer la baisse des valeurs NOx après SCR.
- Accélérations moyennes : 3–4 fois de 60 à 100 km/h ; le capteur avant augmente, celui après reste stable.
- Vérification au ralenti : à l’arrêt, les valeurs doivent rester stables et sans code défaut.
Critères d’acceptation et documentation
- Aucun code défaut actif après le cycle de conduite.
- Rapport plausible entre les capteurs avant et après pendant la pulvérisation (après SCR < avant SCR).
- Courant de chauffage stable et absence d’erreur de connecteur dans les données en direct.
- Compte rendu de travail : enregistrer les DTC avant/après, les captures d’écran des données et le numéro de pièce monté afin d’assurer une documentation complète.
Erreurs courantes
- Mauvaise position : capteurs avant et arrière inversés.
- Filetage croisé : si le capteur n’est pas vissé à la main, le filetage peut être endommagé et causer des fuites.
- Couple de serrage excessif : peut provoquer une casse de la céramique ou un grippage ; toujours respecter le couple OEM.
- Câble trop proche des zones chaudes : contact avec le boîtier DPF/SCR provoquant des dommages d’isolation.
- Adaptation omise : capteur remplacé sans exécution de la routine ECU.
- Fuite d’échappement ignorée : fausse les valeurs et la régulation SCR.
Diagnostic rapide
| Symptôme | Cause probable | Action |
|---|---|---|
| Défaut de plage/performance (DTC) | Dérive du capteur, fuite d’échappement, résistance du faisceau | Étanchéifier l’échappement ; vérifier courant et masse ; relancer l’adaptation |
| Défaut du circuit de chauffage (DTC) | Coupure/court-circuit, fusible grillé, panne du module | Mesurer résistance/courant, contrôler le câblage et la tension d’alimentation |
| Aucune variation de valeur (“ligne plate”) | Défaut de communication CAN, corrosion des contacts | Vérifier les broches, nettoyer les contacts, contrôler le signal CAN |
| Odeur d’ammoniac | Surdosage dû à un capteur avant défectueux | Contrôler les valeurs du capteur avant et la qualité/dose d’AdBlue® |
Installation et Calibration du Capteur NOx : À propos de DieselFixNeuss
DieselFixNeuss soutient les ateliers dans toute l’Europe avec des capteurs NOx spécifiques à chaque véhicule, des injecteurs reconditionnés et des composants d’échappement de haute qualité. Chaque unité est rigoureusement testée sur bancs professionnels puis expédiée directement depuis nos centres logistiques européens. Nous garantissons ainsi un approvisionnement fiable et aidons les ateliers à réduire durablement les temps d’arrêt grâce à des conseils pratiques d’installation, de codage et de diagnostic, ainsi qu’à une livraison rapide.
Installation et Calibration du Capteur NOx : FAQ
Le nouveau capteur NOx doit-il être codé ou réinitialisé ?
Dans la plupart des véhicules Euro 6, oui. Il est donc essentiel d’effectuer la procédure OEM (« réglage de base » ou « réinitialisation du capteur NOx ») et de confirmer le résultat par un essai routier.
Puis-je utiliser un capteur universel ?
Non. Nous recommandons toujours des capteurs spécifiques au véhicule, car ils garantissent la bonne affectation des broches, la longueur de câble appropriée et la compatibilité CAN nécessaire. Vérifiez toujours le numéro de pièce OEM pour éviter toute erreur d’installation ou d’incompatibilité.
Que faire si les codes défauts réapparaissent après le remplacement ?
Commencez par vérifier les fuites d’échappement possibles, puis le courant de chauffage et les connexions. Contrôlez également la qualité et le dosage de l’AdBlue®. Si nécessaire, répétez la procédure d’adaptation.
Installation et Calibration du Capteur NOx : Conclusion
Une mesure précise du NOx est essentielle pour garantir l’efficacité du SCR, la conformité aux normes d’émissions et une consommation optimale. Une approche structurée est donc indispensable : seule une installation correcte, une adaptation ECU minutieuse et une vérification systématique permettent aux ateliers de détecter rapidement les défauts et d’éviter les retours. Documentez soigneusement vos résultats, vérifiez la stabilité des mesures et restituez le véhicule au client en toute confiance.
